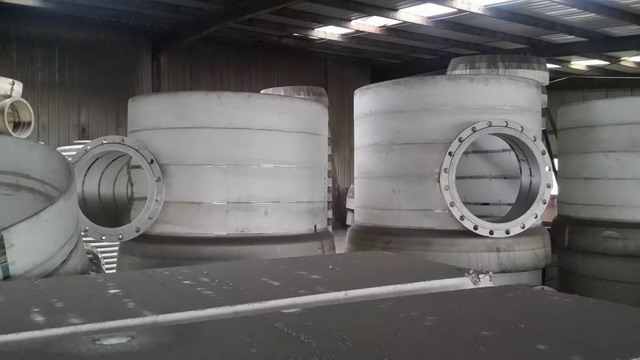

近些年，隨著離心球墨鑄鐵管的迅速發(fā)展，球墨鑄鐵管件的生產(chǎn)也凸顯了遞增的態(tài)勢(shì)。生產(chǎn)這些球墨鑄鐵管件，模具種類繁多，消失模鑄造技術(shù)應(yīng)運(yùn)而生。

目前消失模所用的原材料主要有可發(fā)泡聚苯乙烯(EPS)、可發(fā)泡聚甲基丙烯酸甲酯(EPMMA)、苯乙烯和甲基丙烯酸甲醋的共聚物(STMMA)等。

消失模鑄造制模原材料的主要要求：

1氣化溫度和發(fā)氣量低；

2氣化速度快，殘留物少；

3單體的含量小于0.5%；

4分子量比普通包裝用珠要高；

5足夠的發(fā)泡能力，發(fā)泡劑含量一般在6%～8%，預(yù)發(fā)倍數(shù)在40～50倍；

6水分含量低，一般小于1%；

7粒度均勻、集中；

8密度低、強(qiáng)度和表面剛性好，以使模樣在制造、搬運(yùn)和型砂充填過(guò)程中不易損傷，確保模樣尺寸和形狀穩(wěn)定。

根據(jù)試驗(yàn)分析用EPS模樣主要缺點(diǎn)是容易引起鑄鐵件表面產(chǎn)生光亮碳缺陷和使鑄鋼件表面增碳，而采用EPMMA模樣對(duì)解決增碳、皺皮、黑渣等缺陷非常有效。但是，EPMMA的發(fā)氣量大，約是EPS的1.5倍。STMMA是苯乙烯和甲基丙烯酸甲醋的共聚物，其共聚物兼有前兩者的優(yōu)點(diǎn)。還可調(diào)節(jié)共聚物的組成，生產(chǎn)不同性能的泡沫塑料，以滿足不同鑄造場(chǎng)合的需要。根據(jù)原料的性能和鑄件的不同，選擇模樣原料也會(huì)有所不同。
